9 MM Orifice Fast Solenoid Valve , 0 - 145 PSI PTFE High Frequency Solenoid Valve

WENZHOU NAISAILE SOLENOID VALVE CO.,LTD
Contact Now

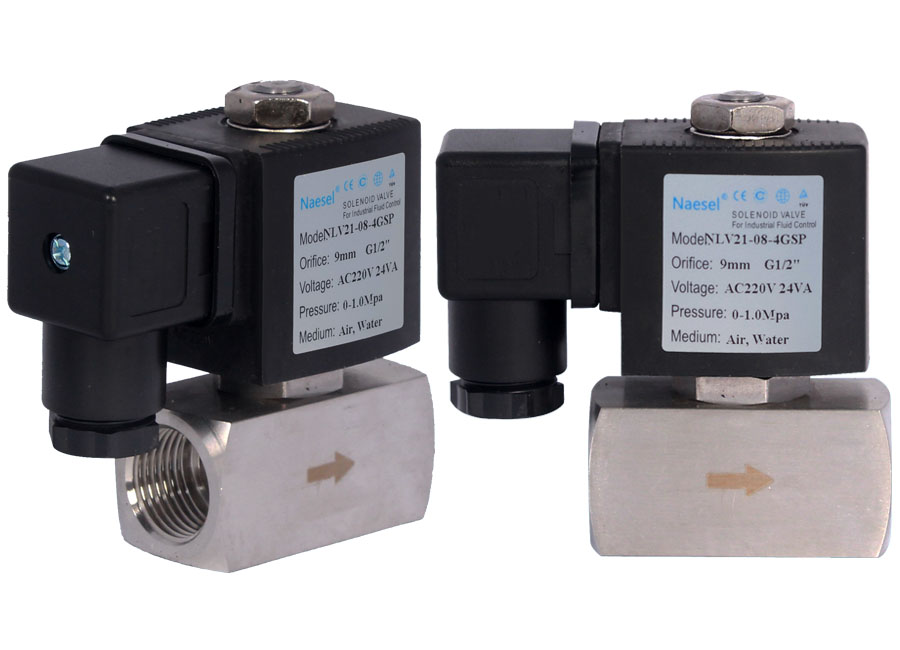

9 MM Orifice Fast Solenoid Valve , 0 - 145 PSI PTFE High Frequency Solenoid Valve

Brand Name : Naesel

Model Number : NLV11/21

Certification : CE CQC TUV ROHS VDE Intertek ETL

Place of Origin : China

MOQ : 10

Price : Negotiation

Payment Terms : Western Union, MoneyGram, L/C, T/T, Paypal

Supply Ability : 10000PCS Per Month

Delivery Time : 1-3 days

Packaging Details : carton with solid inner box as below photo

Orifice : 15, 20, 25(mm)

Material : brass, ,430, FKM,

Temperature : NBR seal:-15℃~80℃(5℉~176℉)

Port : 1/2", 3/4", 1" NPT G thread

Thread : NPT, G, BSPP Thread

Voltage : DC:, 12V 24V, AC:24V, 120V, 240V/60HZ, 110V,220V/50HZ

Seal Material : NBR

Fluid : Gas, Natural gas, Coal gas, LPG, etc.

Pressure : 0.0MBAR~0.5MBAR (0PSI~7.25PSI)

Charactoristics : quick shut off for gas LPG

Motion Type : hand operate to open

Valve Type : instance shut off

Connection type : Thread or Flange

Application : for gas or LPG system

Contact Now

NC Solenoid Valve 9 MM Orifice Solenoid Valve 0 - 145 PSI PTFE -76 to 392 ℃ Brass Compact design

9 MM Orifice Fast Solenoid Valve , 0 - 145 PSI PTFE High Frequency Solenoid Valve

1. How To Order


 Model       Orifice        Port        Thread         Body          Seal           Coil            Voltage

 NLV11              9(mm)             2-1/4"            G- G              B-Brass              N-NBR           S21B           1-AC220V   2-DC24V

 NLV21                                      3-3/8"            N- NPT          SS304/SS316    E-EPDM         S91B           3-AC110V   4-DC12V

                                                  4-1/2"                                                             V-Viton           S11B            5-AC24V    6-DC6V



NLV11,  NC Solenoid Valve 9 MM Orifice Solenoid Valve 0 - 145 PSI PTFE -76 to 392 ℃ Brass Compact design

NLV21, NO Solenoid Valve 9 MM Orifice Solenoid Valve 0 - 145 PSI PTFE -76 to 392 ℃ Brass Compact design

Example : NLV11 09 4 GBN SA71B1normal closed, 9mm orifice, G1/2", brass body, NBR seals, AC220V.


2. Solenoid Valve Specification

Medium:   air water                                                  Temperature: NBR seal:-10℃~80℃(14℉~176℉)

Orifice:     15, 20, 25(mm)                                                             EPDM seal:-30℃~120℃(-22℉~248℉)

                                                                                                                     Viton seal:-30℃~150℃(-22℉~302℉)

                                                                                                                     PTFE seal:-60℃~200℃(-76℉~392℉)



Pressure: NLV11:0.0~14.5BAR (0PSI~145PSI)              Port thread:  NPT, G Thread

              NLV21:0.0~14.5BAR (0PSI~145PSI)              Port size:       1/2”, 3/4", 1", NPT BSPP thread



Voltage:     DC:12V, 24V, 6V                                        Coils:            S21B,30VA(AC), 18W(DC),IP65,100%ED

                 AC:24V, 110V, 120V, 220V, 240V                                 S11B, 30VA(AC), 18W(DC),IP65,100%ED

Tolerance: ±10%                                                                    S91B, 30VA(AC), 18W(DC),IP65,100%ED



Material:    Body- Brass, stainless steel,S316/304           Character:    1. pilot piston structure

                 Seal- VITION, NBR, EPDM, PTFE                                  2. low consumotion

               Armature- SS304                                                           3. 10bar with 9mm orifice

                 Plunger- SS430F                                                            4. compact design

                 Stop- SS430F

                 Spring- SS304

                 Shading Rings- Copper

                 Special Coils: Latching coil DC6~24V


3. Detailed Information

NLV11, 2 port compact NC Solenoid Valve 9 MM Orifice Solenoid Valve 0 - 145 PSI PTFE -76 to 392 ℃ Brass Compact design

Model Port Orifice CV Min. Pressure Max. Pressure Body Material Seal Material Coil
AC(24VA) DC(18W)
NLN112XXX 1/4" 9 0.8 0.0Mbar 10Mbar 10Mbar

Brass

NBR

S21B
NLN113XXX 3/8" 9 0.8 0.0Mbar 10Mbar 10Mbar S21B
NLN114XXX 1/2" 9 0.8 0.0Mbar 10Mbar 10Mbar S21B















NLV21, 2 port compact NO Solenoid Valve 9 MM Orifice Solenoid Valve 0 - 145 PSI PTFE -76 to 392 ℃ Brass Compact design

Model Port Orifice CV Min. Pressure Max. Pressure Body Material Seal Material Coil
AC(24VA) DC(18W)
NLN212XXX 1/4" 9 0.8 0.0Mbar 10Mbar 10Mbar Brass NBR S11B
NLN213XXX 3/8" 9 0.8 0.0Mbar 10Mbar 10Mbar S11B
NLN214XXX 1/2" 9 0.8 0.0Mbar 10Mbar 10Mbar S11B















4. Diemsion


9 MM Orifice Fast Solenoid Valve , 0 - 145 PSI PTFE High Frequency Solenoid Valve

9 MM Orifice Fast Solenoid Valve , 0 - 145 PSI PTFE High Frequency Solenoid Valve






5. Packing Detail

Plastic Sealed packing to prevent metal being oxidized.

9 MM Orifice Fast Solenoid Valve , 0 - 145 PSI PTFE High Frequency Solenoid Valve

9 MM Orifice Fast Solenoid Valve , 0 - 145 PSI PTFE High Frequency Solenoid Valve


6. More Product Photo and Certifications

9 MM Orifice Fast Solenoid Valve , 0 - 145 PSI PTFE High Frequency Solenoid Valve

9 MM Orifice Fast Solenoid Valve , 0 - 145 PSI PTFE High Frequency Solenoid Valve


7. Why US?

Our core advantages to pursue Your Success.



1.Reliable Quality (We are OEM supplier of ASCO and Parker)



2.Over 20 years solenoid valve design and customize experience.



3.Mark Service(both Product and packing wiht your design and logo)



4.Related Supply Service, including Festo, SMC, , Airtac, Shako.



5.Good English communication



6.Opening Mind to growing with clients for different products.



(please continue reading to find out more detail)
